Baupläne / Masse Homecockpit B737-800

Samstag, 15. Januar 2011

Lower Panel



 Die Lower Panels findet man auch bei Simparts - Alle Panels in der PROline Version sind hintergrund beleuchtet - Siehe kurze Beschreibung ( von Simparts )

Masse: 145 mm x 95 mm
Siehe auch: MIP Measures

Direkt to
CPT lighting panel
Im Lieferumfang enthalten:
  • Liteplate mit Backlighting Platine
  • Backplate Aluminium
  • 5V Anschluss inkl. Stecker


Direkt to
AFDS und Floodlight Dimming Panel PROline
  • 1,5mm Aluminium Backplate DZUS Raster
  • Lightplate mit PCB Backlighting
  • 5V / 460mA
  • Potentiometer Cutouts 10mm
Direkt to

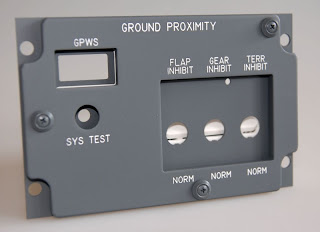

Ground Proximity Panel PROline
  • 1,5mm Aluminium Backplate DZUS Raster
  • Lightplate mit PCB Backlighting 5V / 805 mA
  • Schalter Cutouts 12mm
  • Drucktaster Cutout 6,2mm

 Direkt to
FO DU Dimming Panel PROline
  • 1,5mm Aluminium Backplate DZUS Raster
  • Lightplate mit PCB Backlighting 5V / 690mA
  • Potentiometer Cutouts 10mm
Einbau der 10K Potis von Conrad Electronik

Das "Lower Panel" habe wird an beiden MIP enden mit jeweils zwei Schrauben verbunden und nach hinten hin Fixiert.


Das "Lower Panel" wird später immer abnehmbar sein.

Auf die abgerundete äußere kante kommt noch eine "Teppich" Verkleidung drüber - dies wird zum schluss geschehen







Die Knöpfe habe ich von "Opencockpits" bestellt

Standard grey knob
737 Knob Type 1


737 Knob Type 2

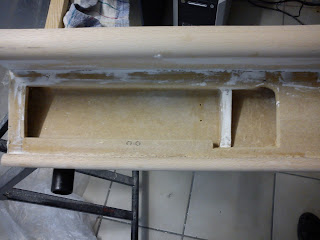

Vorbereitung zum Lackieren in RAL 7011



Habe mir ein kleines Rechteck aus "Balsaholz" ausgeschnitten um später die Schraube schön verspachteln zu können.














Ohne Grundierung geht nichts - habe dafür Sprühspachtel verwendet - zu finden bei ebay

Lackierung in RAL 7011
