PC- Rack Control Monitor

737-800NG Control Monitor

install and run....

Der 19" Monitor ist an sich kein herkömmlicher PC-
Monitor, sondern ein ca. 45,- € teurer TV mit
PC/ VGA anschluss.

Als Halterung dient mir eine kostengünstige Wand-TV-
halterung aus dem Baumarkt ums Eck (wer will kann
auch bei einschlägigen Online-Versandhäusern
danach suchen) - sollte jedoch nicht allzu groß sein.

 An zwei senkrechten Trägern wird der Schwenkarm sicher
befestigt. Rein theoretisch schwenkbar bis zu 230 Grad,
da dies aber Blödsinn ist und der Bildschirm zwischen den
Circuit brakes heraus schauen würde, nutze ich sie lediglich
als fixe Halterung des Displays.

Das Gegenstück der Halterung, eine quadratische
Blechplatte, wird auf der Bildschirmrückseite mit
4 Schrauben montiert um zu gewährleisten, dass
er auch nicht abfällt ;-).

Danach mit dem Schwenkarm verbinden, Winkel
einstellen - in diesem Fall 90 Grad.

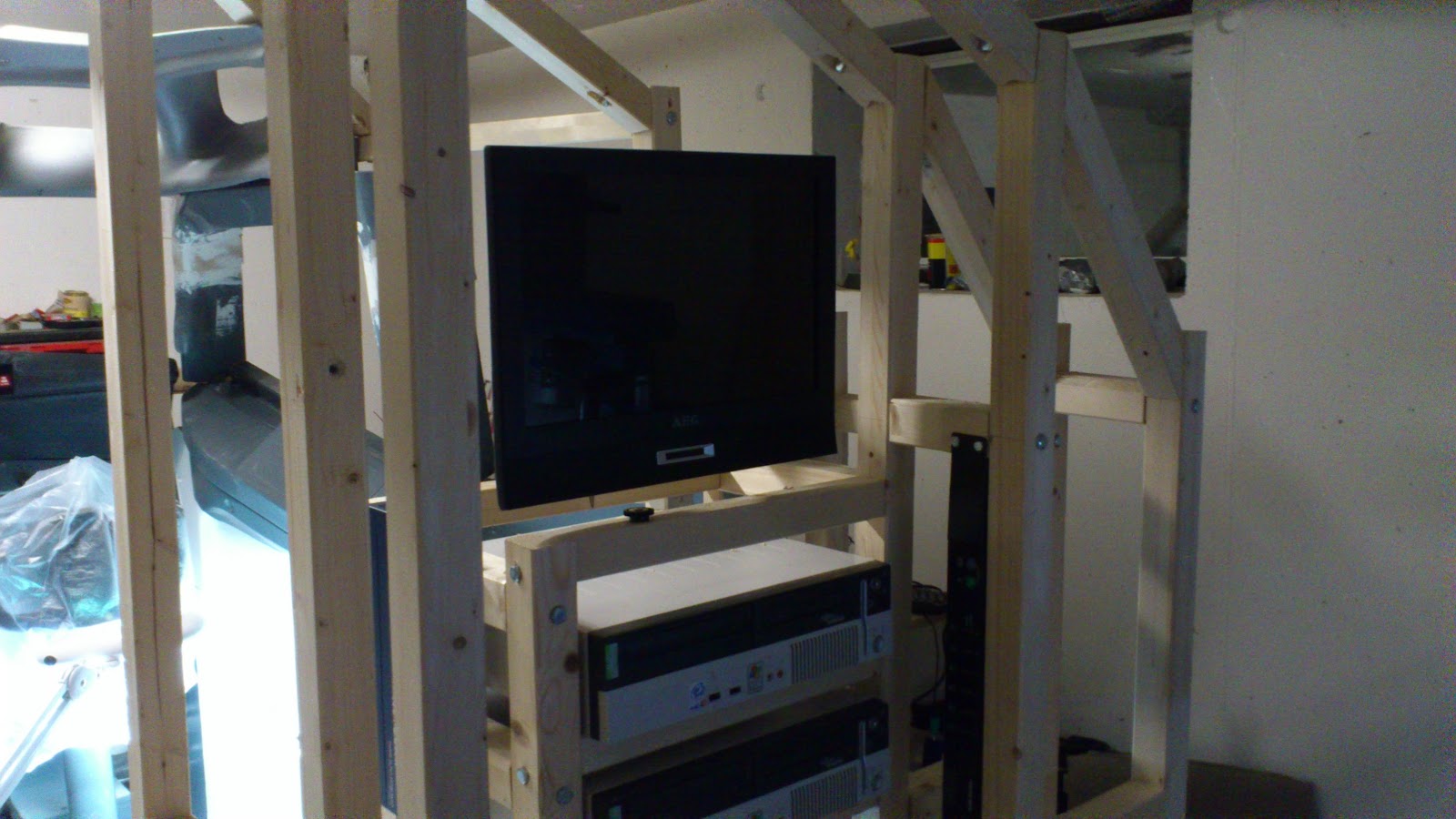

 Fertig, jetzt hängt der Controllmonitor mit welchem alle 9 Displays der Rechner angesteuert und ausgegeben werden können, freischwebend in der
Luft und wird nun für mich arbeiten.

Einbau der VGA- Splitter
(installation of VGA- Splitter)

DIGITUS DS-41120

Zu erst einmal Auspacken!

Dann kommt wohl der wichtigste Punkt, schaut euch
das Ding mal genau an....nicht verschweißt, nicht
verklebt nur schlecht gesteckt.... Gut das soll mein Vorteil
sein! Möchte das dazugehörige Gehäuse nicht haben, da es schlecht
irgendwo einzubauen ist.  Also weg damit.

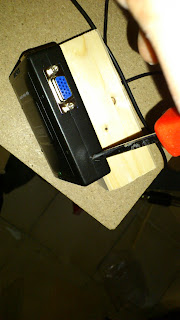

 Einfacher Schraubenzieher reicht hier --->

 Zwischen die zwei
Gehäuseinnenseiten gehen und sie vorsichtig mit einem Drehen
des Schraubenziehers voneinander trennen.

 Siehe da, da ist was ich will und nur mit einer Schraube
am Gehäuse befestigt :-) weg mit ihr!

 Jetzt ist es bereit mit den anderen 7 in eine Reihe
gebracht zu werden.

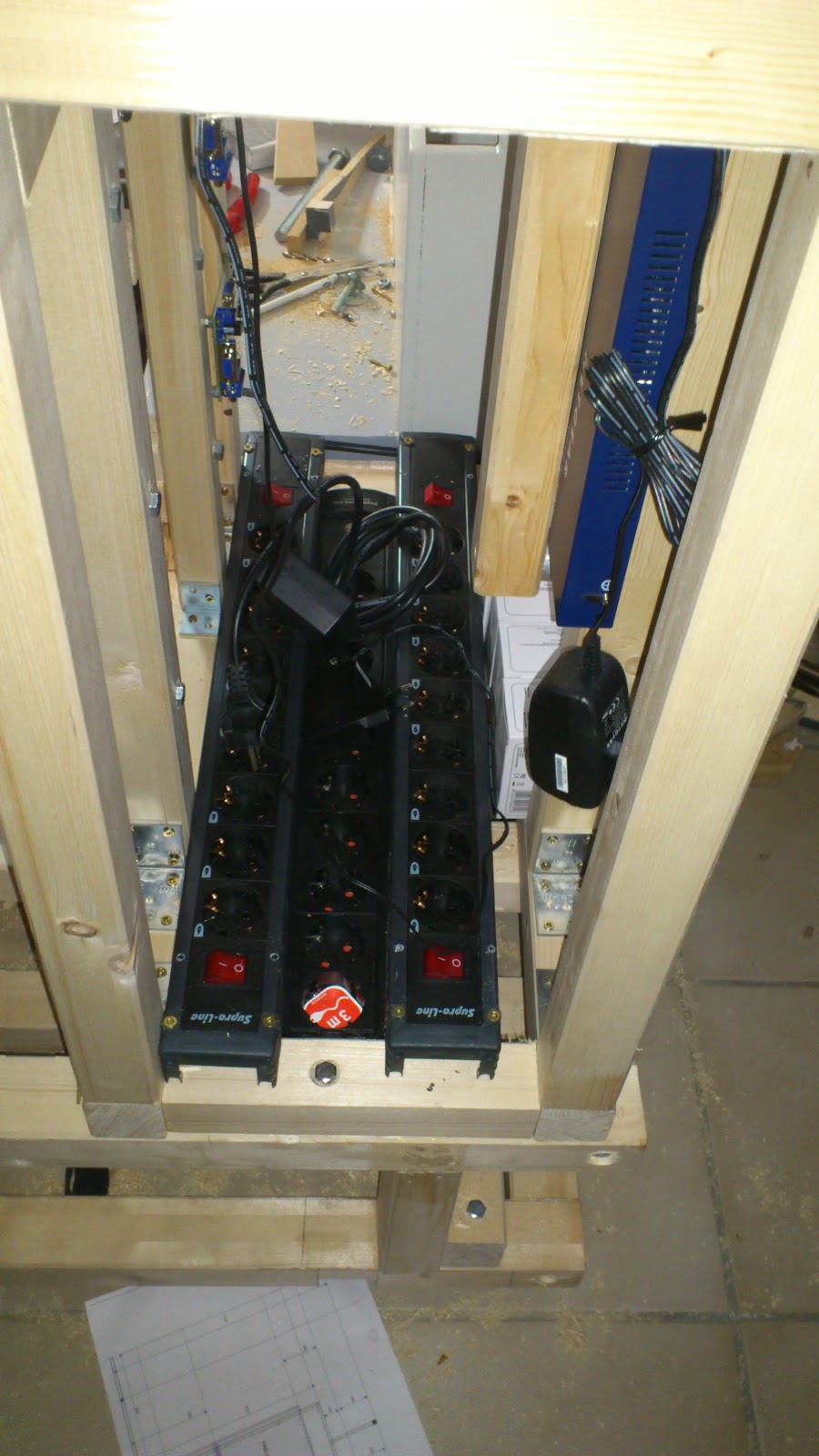

Damit das Ganze auch Strom bekommt, liegen
hier 3 große Steckleisten parat.

 Als nächstes plaziere ich strategisch wichtig:

Das Netgear Switching-Hub 16*10/100 MBit

1x NETGEAR FS116

 KVM Auto-PC-Splitter, 6-fach Umschalter

2x COM 1938

Kabelsatz PS/2 für CPU-Umschalter, 5m

12x AK 6066

Jetzt kann ein ganzes Arsenal an Maschinen
mit Energie versorgt werden. Somit ist das
"Homecockpit-Entertaiment" fast perfekt.

So, nun wird jetzt erstmal alles richtig angeschlossen ;-).
